挂篮钢模的适用范围是什么？

发布时间：2025-01-03
点击次数：

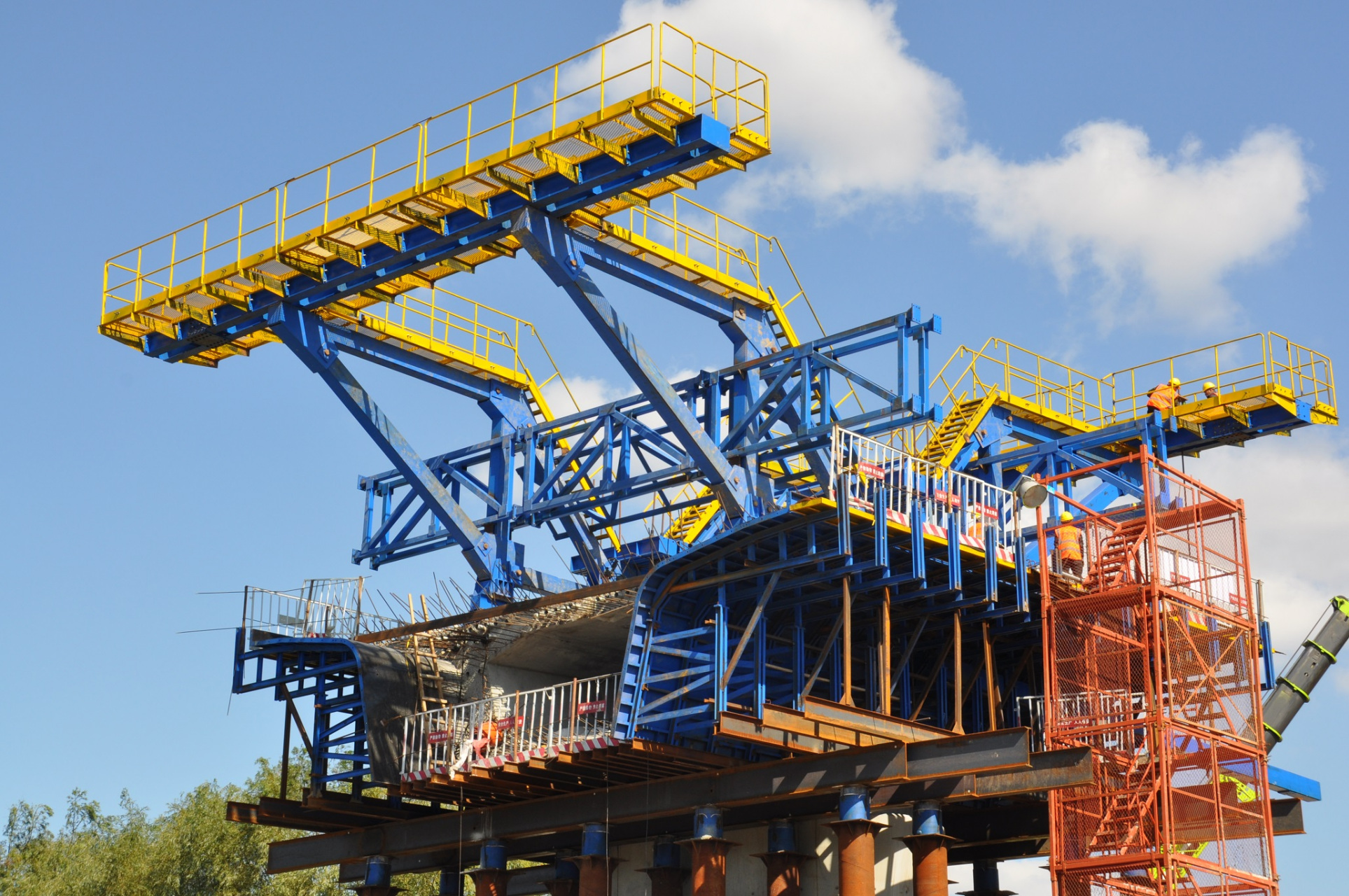

挂篮钢模的适用范围是什么？(图1)

桥梁类型方面
- 预应力混凝土连续梁桥
  - 在大跨度预应力混凝土连续梁桥的悬臂浇筑施工中，挂篮钢模是核心设备。它从桥墩顶部开始，逐段向跨中方向进行梁段浇筑。无论是等截面连续梁还是变截面连续梁，挂篮钢模都能通过调整模板形状和尺寸来适应梁体变化。例如，在城市高架桥建设中，对于跨越街道、铁路等障碍的多跨连续梁桥部分，挂篮钢模可有效利用其灵活性，在不中断交通的情况下进行施工。
- 斜拉桥
  - 对于斜拉桥的主梁施工，特别是采用悬臂浇筑法的混凝土主梁部分，挂篮钢模发挥关键作用。它需要和斜拉索的张拉紧密配合，随着斜拉索的逐根张拉，利用挂篮钢模浇筑后续梁段。比如在一些大型斜拉桥跨越江河、海湾的建设中，挂篮钢模能够在复杂的水文、气象条件下，保证主梁施工的精度和质量。
- 部分悬索桥
  - 在一些采用混凝土加劲梁的悬索桥中，当加劲梁采用悬臂浇筑方式施工时，挂篮钢模也适用。它沿着已安装的主缆和吊杆，逐步完成加劲梁梁段的浇筑，确保加劲梁的线形符合设计要求，并且和主缆的受力状态相协调。
- 拱桥的悬臂施工部分
  - 在大跨度拱桥的悬臂浇筑或悬臂拼装施工中，挂篮钢模可以用于部分梁段的施工。比如在一些上承式或中承式拱桥的拱圈与桥面系结合部分的梁段施工，挂篮钢模能够提供稳定的模板支撑，保证梁段的质量。
施工环境方面
- 跨越障碍物的施工
  - 当桥梁需要跨越河流、山谷、铁路、公路等障碍物时，挂篮钢模的优势明显。它不需要在桥下大面积搭建支架，避免了对桥下交通和通航的阻碍。例如在跨越繁忙铁路干线的桥梁施工中，挂篮钢模可以在铁路上方进行悬臂浇筑，在铁路正常运营的情况下完成桥梁建设。
- 复杂地形和空间受限的施工场地
  - 在山区等复杂地形环境下，由于地形起伏大、场地狭窄，传统的满堂支架法可能难以实施。挂篮钢模可以通过在已浇筑梁段上的悬挂和移动，在这种复杂地形和空间受限的场地中顺利施工。同时，在城市中心区等空间有限的地方进行桥梁建设，挂篮钢模也能够有效利用有限的空间，减少对周边环境的干扰。
梁体结构特点方面
- 变截面梁体
  - 对于梁体截面沿桥跨方向发生变化的情况，挂篮钢模可以方便地进行调整。其模板系统能够通过调节装置改变侧模高度、底模宽度等参数，适应梁体截面高度和宽度的变化。例如在一些预应力混凝土连续梁桥中，靠近桥墩的梁段截面较大，向跨中方向梁段截面逐渐变小，挂篮钢模能够很好地满足这种变截面梁体的施工要求。
- 箱型梁体结构
  - 箱型梁体内部结构复杂，需要精确的内模来保证内部型腔的形状和尺寸。挂篮钢模的内模系统可以是组合式的，能够方便地进行安装和拆卸，并且可以根据箱型梁内部的结构特点（如腹板厚度、箱室宽度等）进行定制。在高速公路、铁路等大型桥梁的箱型梁体施工中，挂篮钢模能够有效地保证梁体内部结构的质量。
