定义与结构组成

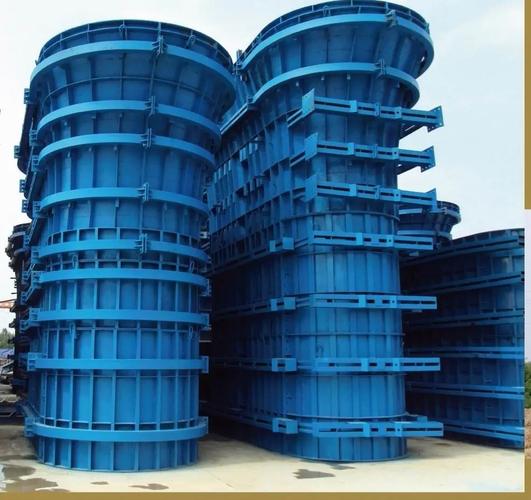

- 定义：墩柱钢模是用于桥梁、建筑等工程中墩柱混凝土浇筑成型的专用模板。它能够为墩柱提供精确的形状和尺寸，确保墩柱的质量和外观符合设计要求。
- 结构组成：
  - 面板：通常采用优质钢板制作，厚度一般在 4 - 8mm 之间。面板是直接与混凝土接触的部分，其表面质量直接影响墩柱混凝土的外观。例如，在一些对外观要求较高的桥梁墩柱施工中，面板会经过精细打磨和抛光处理，使浇筑后的墩柱表面光滑平整。
  - 肋板：主要由槽钢或工字钢组成，焊接在面板背面。肋板的作用是增强模板的刚度和强度，以抵抗混凝土浇筑时产生的侧压力。肋板的间距和规格根据墩柱的尺寸、高度以及混凝土压力等因素确定。比如，对于较高的墩柱，肋板间距会相对较小，肋板规格也会较大，以确保模板在承受较大压力时不会变形。
  - 法兰盘：位于模板的边缘，用于连接相邻的模板节段。法兰盘一般通过螺栓连接，其厚度通常在 10 - 20mm 之间。法兰盘的精度对于模板的拼接质量至关重要，精确的法兰盘能够保证模板拼接紧密，防止漏浆。
  - 加强箍：环绕在模板外侧，用于进一步加强模板的整体稳定性。加强箍的材料可以是扁钢或圆钢，其间距根据墩柱的具体情况调整。在高墩柱施工中，加强箍的设置更为密集，以应对更大的混凝土侧压力。
特点
- 高精度：墩柱钢模的制作精度很高，能够保证墩柱的尺寸精度在毫米级。这对于桥梁等结构中墩柱的准确定位和安装非常重要，因为墩柱的位置和尺寸偏差会影响整个结构的受力性能。例如，在高速铁路桥梁墩柱施工中，墩柱钢模的精度可以控制在 ±3mm 以内，确保了桥墩的垂直度和水平位置的准确性。
- 高强度和稳定性：由于墩柱在工程结构中承担着巨大的荷载，墩柱钢模需要有足够的强度和稳定性。其钢材材质和结构设计能够承受混凝土浇筑过程中的高侧压力和振捣力，保证模板在施工过程中不会变形或损坏。例如，在大型跨海大桥的高墩柱施工中，墩柱钢模可以承受高达数十吨每平方米的混凝土侧压力。
- 良好的周转性：优质的墩柱钢模在正常使用和维护条件下，可以多次周转使用。通过合理的保养措施，如及时清理、涂漆防锈、修复轻微损伤等，墩柱钢模的周转次数可以达到几十次甚至上百次。这大大降低了工程成本，提高了模板的使用效率。
- 表面质量优异：为了使墩柱外观美观，墩柱钢模的面板表面经过特殊处理，能够使浇筑后的墩柱混凝土表面光滑、色泽均匀。在一些城市景观桥梁或标志性建筑的墩柱施工中，利用这种高质量的钢模可以打造出具有良好视觉效果的墩柱。
- 安装方便快捷：墩柱钢模通常设计成便于组装和拆卸的结构形式。通过螺栓连接、卡槽配合等方式，施工人员可以在施工现场快速地将模板安装到位，并且在混凝土达到一定强度后，能够迅速地拆除模板，进行下一个墩柱的施工。例如，在一些预制墩柱的工厂化生产中，墩柱钢模的快速安装和拆卸特性能够显著提高生产效率。
应用场景
- 桥梁工程：
  - 公路桥梁：在公路桥梁的桥墩和桥台施工中，墩柱钢模是必不可少的工具。无论是柱式桥墩还是薄壁墩，都需要使用墩柱钢模来浇筑混凝土。例如，在山区的高速公路桥梁建设中，高桥墩较多，墩柱钢模能够适应不同高度和形状的桥墩施工，保证桥墩的质量和稳定性。
  - 铁路桥梁：对于铁路桥梁，特别是高速铁路桥梁，墩柱的精度和质量要求极高。墩柱钢模可以精确地控制墩柱的尺寸和形状，确保铁路桥梁的平顺性和安全性。在高铁桥梁的无砟轨道桥墩施工中，墩柱钢模能够满足严格的几何尺寸和表面质量要求。
  - 城市桥梁：城市桥梁往往具有景观功能，墩柱钢模可以帮助打造出美观的墩柱造型。例如，在城市景观桥的建设中，利用异形墩柱钢模可以浇筑出具有独特形状的墩柱，如花瓶形、海豚形等，提升桥梁的整体美感。
- 建筑工程：
  - 高层建筑：在高层建筑的地下室或裙房部分，可能会有一些承重墩柱。墩柱钢模可以用于这些墩柱的混凝土浇筑，保证墩柱的强度和尺寸精度。例如，在超高层建筑的筏板基础施工中，大型的墩柱钢模用于浇筑基础墩柱，为上部结构提供稳固的支撑。
  - 工业建筑：在工业厂房、仓库等建筑中，一些大型设备的基础墩柱也需要使用墩柱钢模进行浇筑。这些墩柱钢模能够根据设备的要求，精确地控制墩柱的位置和尺寸，确保设备的安装和运行安全。
制作工艺与质量控制
- 制作工艺：
  - 切割：首先对钢材进行切割，一般采用数控火焰切割或等离子切割技术。这些技术能够精确地切割出面板、肋板等部件的形状和尺寸，误差控制在较小范围内。例如，数控火焰切割可以将钢板切割成精度达到 ±1mm 的部件，为后续的制作提供精确的原材料。
  - 焊接：焊接是墩柱钢模制作的关键环节。采用二氧化碳气体保护焊等先进的焊接工艺，确保焊缝质量。焊接时，要严格控制焊接参数，如电流、电压、焊接速度等，保证焊缝的强度和外观质量。例如，焊缝的高度和宽度要符合设计要求，并且焊缝表面要平整，无气孔、夹渣等缺陷。
  - 组装：在焊接完成后，进行模板的组装。将面板、肋板、法兰盘等部件按照设计要求进行组装，通过螺栓、卡槽等方式连接。组装过程中要注意部件的位置精度，确保模板的整体尺寸符合要求。例如，法兰盘的螺栓孔要精确对齐，保证相邻模板拼接时能够紧密连接。
- 质量控制：
  - 尺寸精度控制：对制作完成的墩柱钢模进行全面的尺寸检查，包括长度、宽度、高度、直径（对于圆形墩柱）等基本尺寸，以及法兰盘的尺寸、肋板间距等细节尺寸。尺寸公差要严格控制在设计范围内，例如，模板的长度公差控制在 ±3mm 以内，直径公差控制在 ±2mm 以内。
  - 表面质量控制：检查面板的表面平整度和光洁度，采用量具（如塞尺、平整度检测仪等）检测面板表面的平整度，其允许偏差一般不超过 1mm。同时，要检查面板表面是否有划痕、凹坑等缺陷，如有缺陷要及时进行修复或更换。对于表面质量要求较高的钢模，还要进行表面防锈处理和涂漆，确保钢模的外观质量和使用寿命。
  - 焊缝质量控制：对焊缝进行无损检测，如超声波探伤、磁粉探伤等，确保焊缝内部没有缺陷。焊缝的外观质量也要进行检查，如焊缝的高度、宽度、表面平整度等都要符合要求。对于不合格的焊缝，要进行补焊或返工处理。
