详细介绍

定义与分类
- 定义：台车是一种在工程领域广泛应用的设备，通常是一种具有行走装置的平台或框架结构。它可以承载人员、工具、材料或者其他设备，方便在施工场地内移动，用于各种工程作业，如隧道施工、桥梁建设、矿山开采等。
- 分类：
  - 按用途分类：

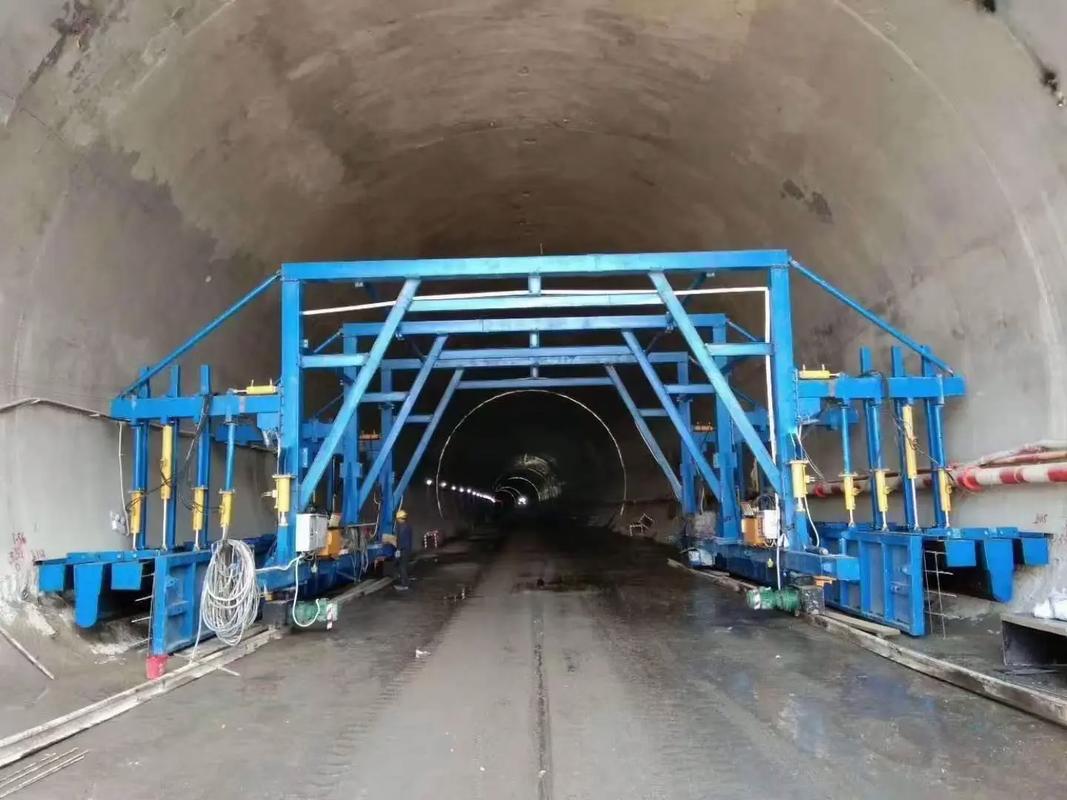

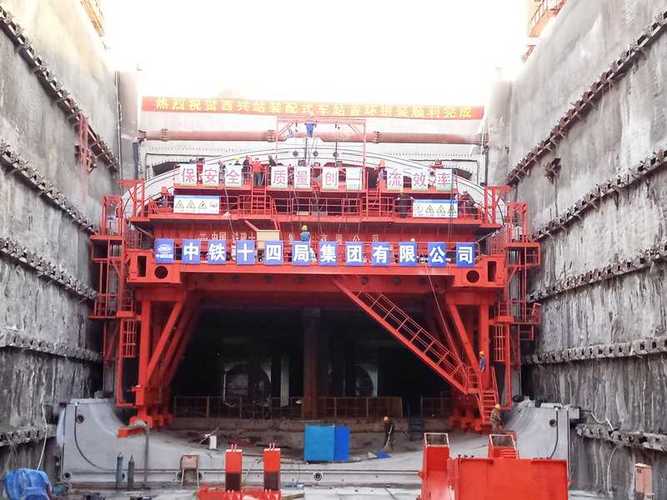

    - 隧道台车：主要用于隧道衬砌施工，包括全断面衬砌台车、边顶拱衬砌台车等。它能够保证衬砌混凝土的形状、尺寸和质量，提高隧道施工效率。
    - 桥梁台车：在桥梁建设中，用于预制梁的浇筑、移动和架设等环节。例如，移动模架台车可以在桥墩之间移动，逐孔进行梁体的浇筑；运梁台车用于将预制梁从预制场运输到架设地点。
    - 矿山台车：在矿山开采中发挥作用，如凿岩台车，用于在矿山巷道或采场进行钻孔作业，它配备有凿岩机，可以精确控制钻孔位置和深度。
  - 按行走方式分类：
    - 轮式台车：通过车轮在轨道或地面上行走，这种台车移动灵活，速度相对较快。例如，一些在工厂车间或较为平坦施工场地使用的小型台车，车轮可以是实心橡胶轮或钢轮。
    - 轨行式台车：沿着轨道运行，具有较高的运行精度和稳定性。在隧道施工和一些大型桥梁预制场中广泛应用，轨道可以为台车提供精确的行走路线，保证施工的准确性。
    - 履带式台车：采用履带行走装置，适用于复杂地形和松软地面。比如在矿山或一些山区野外施工场地，履带式台车能够更好地适应坑洼不平的地面，保持稳定的行走状态。
结构组成
- 车架：是台车的主体框架结构，一般由型钢（如工字钢、槽钢等）焊接而成，为台车提供足够的强度和刚度。车架的形状和尺寸根据台车的用途和承载能力设计，例如，大型隧道衬砌台车的车架要能够支撑整个衬砌模板的重量和混凝土的侧压力。
- 行走装置：
  - 轮式行走装置：包括车轮、车轴、轴承和驱动机构等。车轮的材质和尺寸根据承载重量和行走路面情况选择，驱动机构可以是电动马达或液压马达，通过减速机驱动车轮转动。
  - 轨行式行走装置：主要由轨道轮、轨道和驱动装置组成。轨道轮与轨道紧密配合，驱动装置可以是电机 - 齿轮箱组合或者液压驱动系统，确保台车在轨行过程中平稳、精确地运行。
  - 履带式行走装置：由履带、驱动轮、导向轮、支重轮和托链轮组成。履带一般采用高强度橡胶或金属履带，能够分散台车的重量，适应不同地形。驱动轮通过液压马达或电动马达驱动履带转动，实现台车的行走。
- 工作装置：

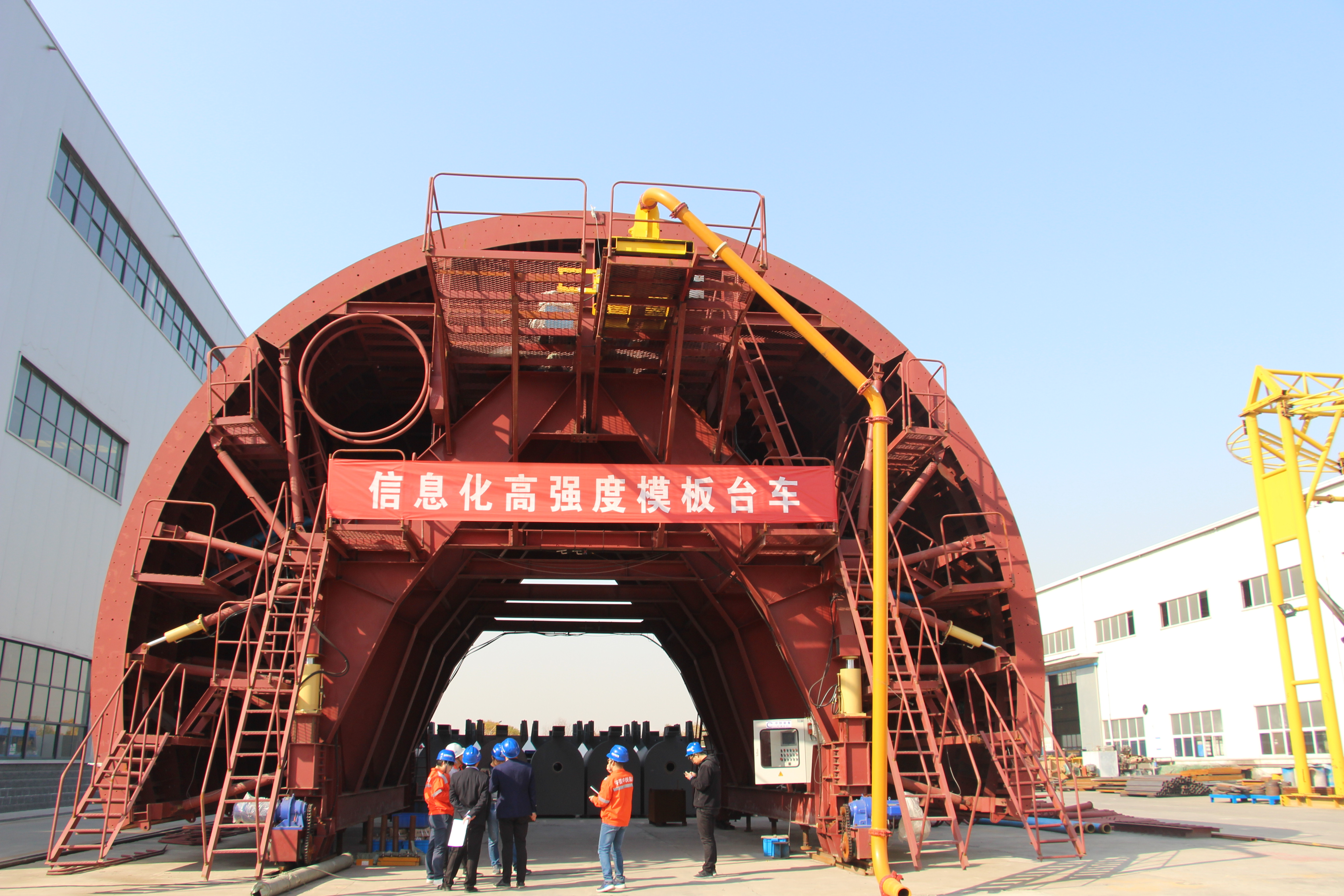

  - 隧道台车的工作装置主要是衬砌模板：它包括顶模、边模和底模，模板通常采用钢模板，通过液压油缸或机械螺杆等调节装置控制模板的开合、伸缩和升降。例如，在隧道衬砌时，通过液压油缸将模板撑开并紧贴隧道壁，进行混凝土浇筑。
  - 桥梁台车的工作装置因用途而异：如移动模架台车的工作装置包括模板系统、支撑系统和移位系统。模板系统用于梁体浇筑，支撑系统将台车支撑在桥墩或已浇筑梁体上，移位系统用于台车在桥墩之间的移动。运梁台车则主要有承载梁和固定装置，承载梁用于放置预制梁，固定装置保证预制梁在运输过程中的稳定性。
  - 矿山凿岩台车的工作装置是凿岩机及其附属设备：凿岩机安装在台车的工作臂上，工作臂可以通过液压系统进行多自由度的旋转、伸缩和摆动，从而精确控制凿岩机的钻孔位置。附属设备包括供水系统、供风系统等，为凿岩作业提供必要的条件。
特点与优势
- 提高施工效率：台车的使用可以实现机械化、自动化施工，减少人工操作环节。例如，隧道衬砌台车能够快速地完成模板的安装、混凝土的浇筑和脱模等一系列操作，相比传统的人工立模方式，大大缩短了施工周期。
- 保证施工质量：台车的工作装置（如模板系统）具有较高的精度和稳定性，能够保证施工对象（如隧道衬砌、梁体浇筑等）的形状、尺寸和质量符合设计要求。例如，桥梁移动模架台车的模板在浇筑过程中不会轻易变形，确保了梁体的平整度和尺寸精度。
- 适应性强：不同类型的台车可以适应各种复杂的施工环境和工程要求。履带式台车能够在崎岖地形行走，轨行式台车可以在特定的轨道环境下精确作业，轮式台车则在相对平坦的场地灵活移动。同时，台车的工作装置也可以根据工程的变化进行调整，如隧道台车可以根据不同隧道断面形状和尺寸调整模板。
- 安全性高：台车通常配备有安全防护装置，如防护栏、紧急制动装置等。在施工过程中，操作人员可以在相对安全的平台上进行作业，减少了高空作业、临边作业等危险情况。例如，在隧道衬砌台车上，操作人员在台车的平台上操作模板和浇筑混凝土，避免了直接在隧道壁上作业的风险。
